DSL-2640 имеет некий косячок, результат которому следующий:

1. недоступность web-интерефейса роутера
2. отсутствие ping,а до устройства
3. полная исправность(обычность) световой индикации
4. 0-ой результат на сброс через кнопку reset

Если у Вас присутствует данные симптомы, статья для вас.

Проблема в том что сей девайс забыл свой mac-адрес и стал совсем беспомощным. Необходимо напомнить устройству его адрес с наклейки на его же корпусе.

Последовательность действий следующая:

• Чтобы модем начал воспринимать команды через аварийный режим загружаем следующую дефолтную заводскую прошивку:
1. выключаем питание модема, зажимаем кнопку reset и не отжимая включаем питание
2. кнопку reset не отжимаем(в инструкции написано 10 сек, но я держу постоянно - в противном случае не выходит), пытаемся попасть в веб-интерфейс модема по 192.168.1.1 - должна отобразится страница с полем обзор и кнопкой отправить'send' (через обзор указываем прошивку и нажимаем кнопку отправить)
3. кнопку reset не отжимаем, после отправки прошивки модем через 30-60 сек должен уйти в невозможно отобразить страницу или же снова отобразить страницу с обзором и отправкой, после чего reset отжимаем и модем перезагружаем по питанию.
• Через telnet заходим в модем (логин и пароль admin) и вводим следующую команду:
1. # mfc init xx:xx:xx:xx:xx:xx U1 RU password(где xx... - mac-адрес и password - пароль wi-fi)
2. модем должен ответить: mtd_info.erasesize = 4096
• После чего через веб-интерфейс заходим и сбрасываем модем на заводские настройки
• Следующим шагом будет обновление модема через веб-интерфейс на прошивку последней стабильной версии с последующим сбросом и настройкой.

Проблема решена.

С мая 2014 года в России начали действовать поправки к закону «О связи», в соответствие с которыми при оказании контент-услуг сотовые операторы обязаны предварительно информировать абонента об их стоимости и получать согласие на оказание услуг в явном виде. Помимо этого, абонент получил возможность завести отдельный счет для оплаты контент-услуг. В этом случае списание денег возможно только с этого «дополнительного счёта». Основной счёт останется неприкасаемым. Если на «дополнительном счёте» нулевой баланс, контентная услуга просто не будет оказана.

Абоненты, не захотевшие открыть отдельный лицевой счет для оплаты контента, будут продолжать оплачивать эти услуги в привычном порядке – со своего единого счета.

Мы собрали информацию по наличию и способах подключения у следующих операторов данной услуги:

	Билайн	МегаФон	МТС	Tele2
Подключение в офисе	Есть	Есть	Есть	Есть
Подключение USSD	*110*5062#	*393*4*1#	Нет	Нет
Подключение IVR	07226	Нет	Нет	Нет
Подключение «Личный кабинет»	Есть	Есть, раздел «Контентные сервисы»	Нет	Нет
Запрос баланса контентного счёта	*220#	*393*2#	*100*103#	*160#

Заведение отдельного лицевого счёта для контент-услуг на вашей sim-карте является одним из самых действенных способов защиты от воровства. Однако, говорить о 100% защите от мошеннических списаний нельзя, поскольку из-под действия этих правил выведены брендированные услуги операторов.

Тем не менее, абоненты, заведя второй счет с нулевым балансом, могут быть уверены, что деньги «за воздух» они не отдадут.

Сам недавно написал заявление на предоставление такого дополнительного лицевого счета для контента. У моего оператора Tele2 данная услуга называется Контентный лицевой счет, при визите в офис обслуживания с просьбой о подключении данной услуги меня попросили написать заявление самого общего содержания (прикрепляю) после чего произвели проверку паспортных данных и на этом отпустили.

На очереди посещение МТС.. .

Информация взята с yamobi.ru

Wi-Fi сеть - очень популярный вид связи, организовать такую сеть может любой желающий, имеющий доступ в интернет(ADSL, GPON, 3G, 4G..).

Для расдачи нашего интернета по wi-fi нужно специальное устройство - wi-fi роутер (точка доступа), точек доступа огромное множество, встает вопрос какой для меня будет наиболее оптимальным, ибо разноброс цен и функций весьма разнообразен.

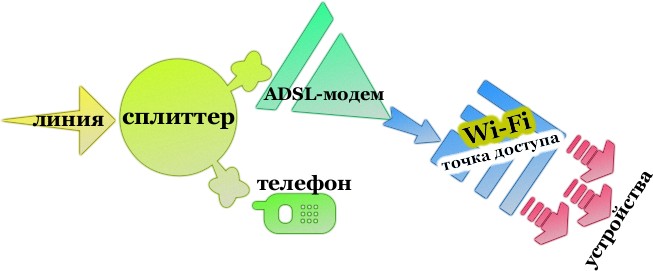

1. Первый наш параметр для выбора - это вид нашего интернета, какой тип связи используется (ADSL, GPON, 3G, 4G..), так как в современный роутер wi-fi может быть встроен нужный нам модем, дабы исключить модем(отдельное устройство) из схемы подключения(меньше проводов,устройств и потребления электроэнергии).Например, полная схема по технологии ADSL: , если же модем встроен в точку доступа,то он из схемы естественно исключается.

2. Второй пункт, это радиус действия, тут все не так просто, 100% рассчитать это невозможно, ибо существуют помехи, которые мы не в силах предусмотреть(на пути распространения радиоволн встречаются различные препятсвия ), дальность зависит от:

• мощности передатчика (больше- лучше=дальше)- коэффициент усиления( в России точки беспроводного доступа, а также адаптеры Wi-Fi с ЭИИМ, превышающей 100 мВт (20 дБм), подлежат обязательной регистрации.)
• но к передатчику цепляется передающая антенна она же имеет свой коэффициент усиления(больше- лучше=дальше), но не забываем про кабель соединяющий передатчик(роутер) и антенну, он вносит свой коэффициент затухания.(антенну можно приобрести отдельно помощнее, ибо чаще всего антенны в комплекте идущие с роутером съемные, главное здесь учесть совместимость разъемов.)
• коэффициент усиления приемной антенны(больше- лучше=дальше) (антенна wi-fi адаптера)
• частоты на котором работает передатчик(2,4 или-и 5 Ггц), в целом мы знаем что приборы одного типа одинаковой частоты мешают друг другу, но относительно частоты 2.4 GHz работает множество устройств, таких как устройства, поддерживающие Bluetooth, и др, и дажемикроволновые печи, что ухудшает электромагнитную совместимость.
• на пути к приемнику(юзеру инета по wi-fi) встречается множество преград, которые вносят свою лепту в общую картину

Препятствие	Дополнительные потери (dB)	Эффективное расстояние*
Открытое пространство	0	100%
Окно без тонировки (отсутствует метализированное покрытие)	3	70%
Окно с тонировкой (метализированное покрытие)	5-8	50%
Деревянная стена	10	30%
Межкомнатная стена (15,2 см)	15-20	15%
Несущая стена (30,5 см)	20-25	10%
Бетонный пол/потолок	15-25	10-15%
Монолитное железобетонное перекрытие	20-25	10%

* Эффективное расстояние - означает насколько уменьшится радиус действия после прохождения соответствующего препятствия по сравнению с открытым пространством. Например, если на открытом пространстве радиус действия Wi-Fi до 400 м, то после прохождения одной межкомнатной стены он уменьшится до 400 м * 15% = 60 м. После второй еще раз 60м * 15% = 9 м. А после третьей 9 м * 15% = 1,35 м. Таким образом, через три стены скорее всего соединение установить не получится.

исходя из этих данных можно примерно рассчитать, достанет наш сигнал до нашего юзера или нет, кроме того можно узнать скорость, сравнив наши полученные данные и чувствительность передатчика.

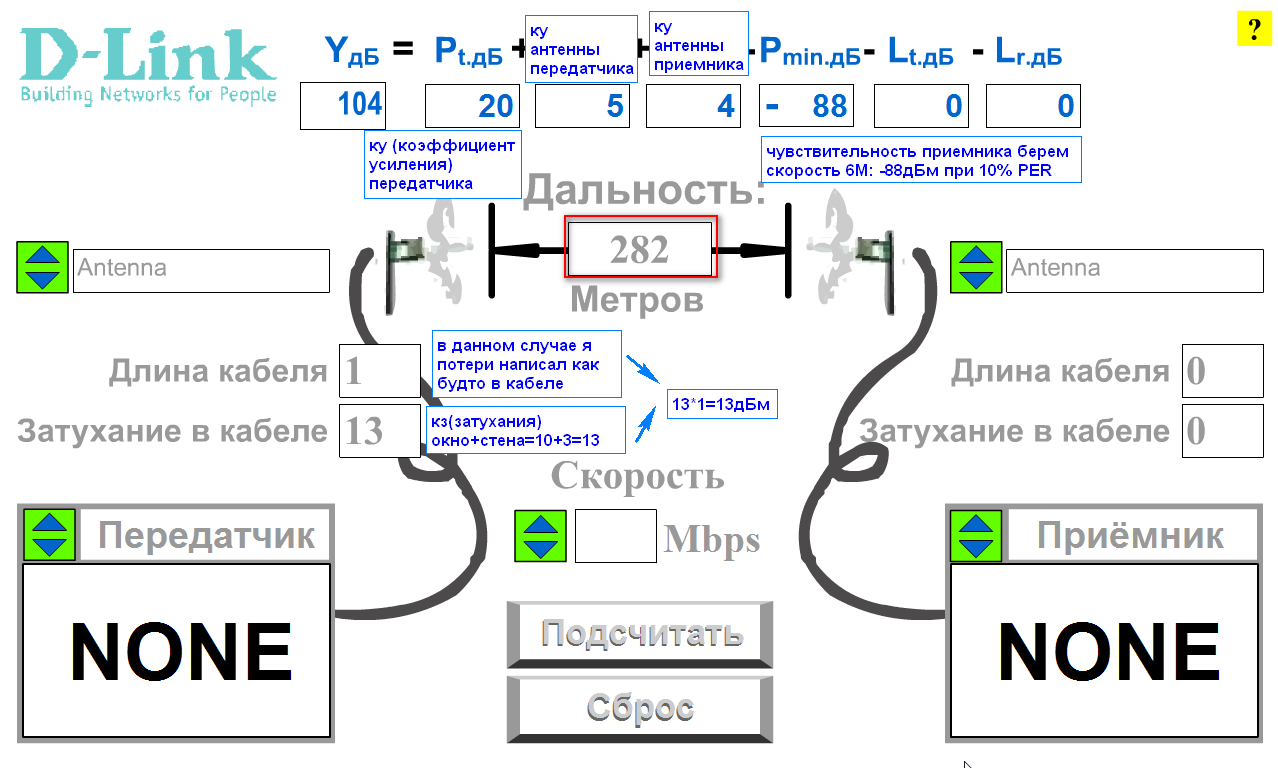

• Примерный расчет: у меня роутер со встроенным adsl-модемом -TP-Link TD-W8968 (передатчик 20 дБм антенна 5 дБм (антенну планирую купить помощнее, чтобы увеличить зону) )и адаптер(устройство для подключения к сети wi-fi со стороны юзера)

  TP-Link TL-WN722NC

  Коэффициент усиления антенны	4дБи

  Чувствительность (прием)	130M: -68дБм при 10% PER 108M: -68дБм при 10% PER 54M: -68дБм при 10% PER 11M: -85дБм при 8% PER 6M: -88дБм при 10% PER 1M: -90дБм при 8% PER

  , потери 1 деревянная стена + 1 окно=10+3=13дБм.Зона моей wi-fi сети получилась 282 метра -скорость передачи данных 6М, со скоростью же 1М-355 метров.

  Рассчитать можно тут, пример.

3. Относительно функций, тут дело потребностей,скажу лишь относительно: необходимо наличие LAN-портов от 2 и более, ftp-server, Bandwidth Control(контроль полосы пропускания-проще сказать ограничение скорости юзеров,чтобы не было так,кто успел тот и съел,у одного вся скорость,а у другого ее вообще нет),метод защиты- шифрование WPA-PSK/WPA2-PSK Encryption AES.

Для меня на настоящий момент наиболее оптимален роутер и адаптер, приведенные в качестве примера расчета.

Удачного выбора!

Максимальная длина любого кабеля зависит от:

1. Материалла контактов(интерефейсов или штекеров) для достижения наибольшей скорости делают золотое напыление,почему не полностью золотой контакт,да потому что это дорого,а во-вторых, бессмысленно,так как ток течет по поверхности(опыты показали что ток не проникает далеко в глубь,а только на некую мельчайшую глубинку,которая сравнима с высотой напыления)

2.От материалла проводника, то есть от проводимости металла(применяется в основном медь)

3.От величины поперечного сечения проводоника (кабеля)-AWG,толщина тем больше чем меньше AWG.Намек на сопротивление чем больше сопротивление -> больше степень затухания сигнала -> нестабильность работы.

По стандарту длина USB не должна превышать 5 метров, HDMI-10 метров, используя же повторители(репиторы,ретрансляторы) можно построить более длинные линии.

Для USB 2.0 :

AWG	длина кабеля
28	0.81 м
26	1.31 м
24	2.08 м
22	3.33 м
20	5.00 м

Для HDMI поток 1080p :

AWG	длина кабеля
24	4-10 метров
28	0-4 метров

Делитель напряжения применяют с целью получения части напряжения, для отдельных компонентов схемы, используя всего один источник питания.

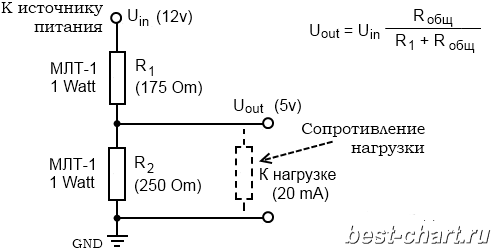

Принципиальная схема делителя напряжения до элементарного проста и состоит всего из двух резисторов. Главным в ее сборке остается правильный расчет сопротивления резисторов, необходимый для получения конкретного напряжения, и мощности, проходящей через них.

К примеру, для делителя напряжения возьмем сопротивлением исходя из расчетов:

Расчет резисторов для делителя напряжения происходит с конца схемы, а именно имеем изначальные данные: Нагрузка устройства (части компонентов на схеме), для которого рассчитываем делитель напряжения (I) – 20 mA; необходимо получить ток (U_out) – 5 v.

R₂ = U_out / I = 5 v / 0.02A = 250 Om;

Зная сопротивление резистора R₂, можем найти сопротивление резистора R₁:

R₁ = U_in / I – R₂ = 12 v / 0.02A – 250 Om = 350 Om;

Расчет делителя напряжения окончен, но не все на практике так хорошо, как в теории. Так как нагрузка на выходе делителя напряжения имеет свое сопротивление, расчет необходимо производить с поправкой на это.

Помним, что нагрузка у нас составляет 20 mA, исходя из этого, по закону Ома, рассчитываем сопротивление нагрузки:

R_нагр = U / I = 5 v / 0.02 A = 250 Om;

Как видно, данный расчет мы уже производили выше для резистора R₂ делителя напряжения.

В данном случае нагрузка служит параллельным сопротивлением резистору R₂, и все расчеты следует поправить, иначе мы потеряем почти 2v:

R_общ(R_{нагр и} R₂₎ = R_нагр * R₂ / (R_нагр + R₂) = 250 * 250 / 250 + 250 = 125 Om;

U_out = U_in ( R_общ / (R₁ + R_общ ) ) = 12 v ( 125 Om / ( 350 Om + 125 Om) ) = 3,16 v;

Исходя из этого, сопротивление резистора R₁ необходимо рассчитывать по формуле:

R₁ = U_in / U_out * R_общ – R_общ = 12 v / 5 v * 125 Om – 125 Om = 175 Om;

Делаем проверку:

U_out = U_in ( R_общ / (R₁ + R_общ ) ) = 12 v ( 125 Om / ( 175 Om + 125 Om) ) = 5 v;

Расчет резисторов необходимых для нашего делителя напряжения закончен, осталось выяснить тип резистора, способный выдержать нагрузку. Рассчитываем мощность, проходящую через резистор делителя напряжения:

P = U_in² / R₁ = 12 v * 12 v / 175 Om ≈ 0,823 Watt;

Делаем вывод, что нам подойдут резисторы, например МЛТ-1 – мощностью не менее 1 Watt.

Применять такого типа делители напряжения можно, только если подключаемая нагрузка потребляет от долей до нескольких десятков миллиампер тока. Данный делитель напряжения никак нельзя использовать для питания мощных приборов, таких как ламп, двигателей и т.д.

Также в качестве эксперимента можно произвести масштабируемость сопротивлений делителя напряжения. Но помните, что чем меньше сопротивление в резисторах делителя напряжения, тем больше на них нагрузка и больше расход энергии.

Делители напряжения удачно подходят для преобразования сигнала с датчиков на основе резисторов. Такие резисторы как фоторезисторы, терморезисторы, тензорезисторы и т.д. способны изменять свое сопротивление в ходе воздействия на них окружающей среды. Подключение такого сенсора к выходу делителя напряжения или вместо одного из резисторов R₁ и R₂ и вольтметра к точке U_out можно снимать показания.

Информация взята с http://best-chart.ru

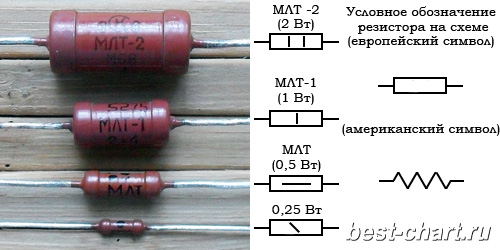

Резистор – элемент электрической цепи, применяемый с целью сопротивления электрическому току на отдельном участке цепи.

Сопротивление является главной характеристикой резистора, Ω (Om, Ом) – его единица измерения. Определенная часть тока проходящего через резистор преобразовывается в тепло. Чем больше величина сопротивления, тем большее количество тока рассеивается в тепло.

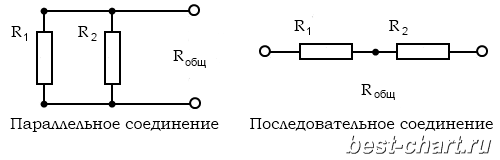

Общее сопротивление резисторов при последовательном соединении рассчитывается по формуле: R_общ = R₁ + R₂. При параллельном соединении резисторов общее сопротивление рассчитывается по данной формуле: 1/R_общ = 1/R₁ +1/ R₂. Данным способом можно выходить из ситуации складывающейся при отсутствии резисторов необходимого сопротивления.

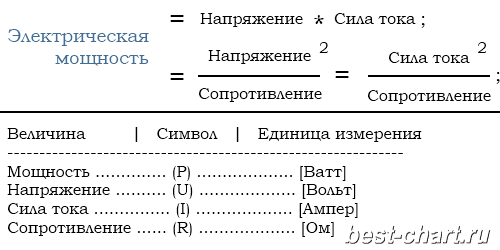

Не маловажной характеристикой является мощность резисторов, она показывает максимальную нагрузку, которую в состоянии пропустить через себя резистор. На данный момент выпускают резисторы мощностью 0,125 Watt; 0,25 Watt; 0,5 Watt; 1 Watt; 2 Watt; 5 Вт, но используются в радиолюбительской технике (исключая специализированную) – 0,25 Watt; 0,5 Watt; 1 Watt. На главном изображении поста приведен внешний вид резисторов разной мощности. Нагрузку, действующую на резистор можно посчитать по формуле: P = I² *R = I * U = U² / R, где R – сопротивление, U – напряжение, а I – сила тока.

При превышении максимально допустимой нагрузки, резистор будет нагреваться, и вносить помехи в стоящие рядом радио детали (подверженные тепловым изменениям), а при большом превышении нагрузки резистор перегорает (в буквальном смысле этого слова).

Благодаря закону Ома, зная величину силы тока (I) и напряжения (U тоже, что и V) можно определить сопротивление (R) по следующей формуле: R = U / I.

На практике резисторы выполняют три назначения и служат:
- делителями напряжения;
- токоограничивающими резисторами;
- подтягивающими и стягивающими резисторами.

Делитель напряжения необходим для того, чтобы получать всего его часть, например из 12v получить 9v.

Токоограничивающий резистор применяют в случае, когда какая-либо деталь не рассчитана на работу при определенно высоком уровне тока, и его необходимо уменьшить. В данной ситуации резистор устанавливается последовательно между положительным контактом источника питания участка цепи (детали) и самим участком цепи (деталью) на котором уровень тока необходимо уменьшить.

Подтягивающий и стягивающий резистор необходим только для работы с логическими компонентами, для которых важно присутствие нуля и единицы на контакте (отсутствие или присутствие напряжения). Без подтягивающих и стягивающих резисторов возможны сбои в работе системы из-за неверного истолкования шумов, улавливаемых контактами логики, как присутствие нуля или единицы.

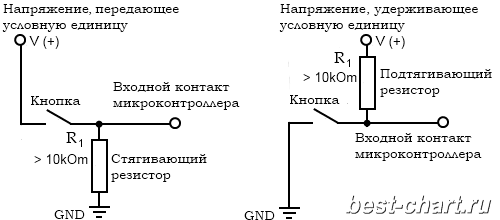

Рассмотрим примеры с использованием микроконтроллера и кнопки. Один контакт кнопки подключен к входу микроконтроллера, а другой к источнику сигнала.

Для гарантирования правильного считывания положительного сигнала используют стягивающий резистор, установленный одним концом в промежуток между кнопкой и контактом микроконтроллера, а другим соединенным с землей (GND). В этом случае все возможные шумы, способные дать неверный сигнал на микроконтроллер, будут уходить в землю. В роли стягивающего резистора применяют сопротивления более 10 kOm, чтобы при нажатии кнопки не происходило короткое замыкание. Когда кнопка нажата, цепь замыкается, ток из-за большого сопротивления резистора не уходит весь в землю и сигнал поступает на контакт микроконтроллера.

Подтягивающий резистор подобен токоограничивающему и аналогичен стягивающему. Он поддерживает на контакте микроконтроллера логическую единицу до тех пор, пока цепь разомкнута. Сопротивление для подтягивающего резистора необходимо брать также не менее 10 kOm, это предотвращает короткое замыкание и сводит к минимуму потери энергии при нажатии кнопки.

Разновидность резисторов, применяемая в радиоаппаратуре: варисторы – сопротивление меняется от приложенного напряжения; фоторезисторы – от освещения, терморезисторы – от температуры, магниторезисторы – от величины магнитного поля, тензорезисторы – от деформации корпуса резистора.

Информация взята с http://best-chart.ru

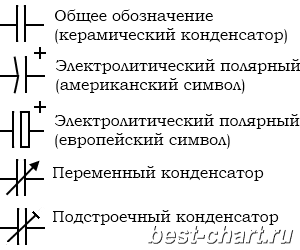

Конденсатор – это радиодеталь, по сути, крошечный аккумулятор, способный в кратчайшие сроки заряжаться, при наличии в цепи напряжения, и быстро приходить в исходное состояние, разряжаясь (отдавая свой заряд), когда напряжение скачет вниз, тем самым, компенсируя провалы в напряжении электрической цепи.

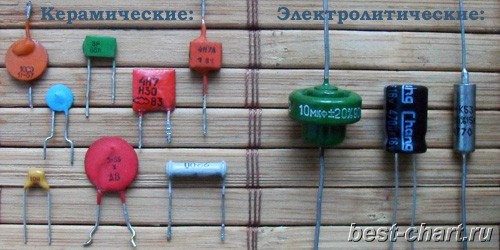

Одним из основных показателей конденсатора – емкость (единица измерения Фарад), она показывает, какой величины заряд способен удержать конденсатор. Неизменным остается правило: чем больше емкость конденсатора, тем меньше скорость его разрядки и заряда.На данный момент одни из самых распространенных конденсаторов являются электролитические и керамические. Для керамических конденсаторов неважно полосовая ориентация, так как они имеют малые размеры и соответственно малые емкости (до 1μF). Электролитические конденсаторы имеют весьма большие емкости, и их подключение уже играет большую роль. По сути, конденсатор состоит из двух пластин, расположенных на определенном расстоянии друг от друга по разные стороны диэлектрика. Данные пластины конденсатора накапливают заряд, одна – отрицательный, вторая – положительный; вследствие чего создается внутри конденсатора напряжение. Благодаря диэлектрику между пластинами напряжение не способно преобразоваться во внутренний ток, способный уровнять пластины. Наиболее частое применение конденсатора в электротехнике в качестве резервного конденсатора (для стабилизации напряжения питания) или в качестве фильтрующего конденсатора (для выделения сигнала путем разделения изменяющейся и постоянной составляющих напряжения). Теперь немного поподробнее об этих случаях применения конденсаторов:

Много схем рассчитано на питание от стабильного, постоянного питания (например, 12v). Т.к. идеальных источников питания не существует, то те, которые есть при резком изменении потребления тока разработанного устройства (при включении одного из более-менее мощного компонента), источник питания не успевает мгновенно «среагировать» и вследствие чего происходит кратковременный провал (на тысячные доли вольта) напряжения. Также если провод от схемы до источника питания довольно длинный, то он работает как приемник и может улавливать помехи и этим вносить изменения в уровень напряжения.

Такие колебания ничего не значат, если главными запитанными компонентами является электродвигатели, системы освещения и т.д., но если речь идет о логических цепях, то срабатывание переключения от логической единицы к логическому нулю и обратно происходит, основываясь на изменениях малых напряжениях. Вот в этом случае могут привести систему к непредсказуемому поведению провалы в напряжении или помехи в цепи питания. Для устранения подобных сбоев, непосредственно между источником питания и схемой устанавливают резервный конденсатор. Конденсатор заряжается до полного насыщения и служит резервным запасом напряжения, когда напряжение питания устройства полное. В случае, если уровень напряжения резко падает, резервный конденсатор играет роль быстрого «восполнителя» провала напряжения, до тех пор пока не нормализуется подача напряжения питания. На практике данную работу резервный конденсатор проводит множество раз в секунду. Для данной роли подходят керамические конденсаторы номиналом от 10 до 100нФ (nF). Более емкие конденсаторы с данной ролью не справляются, т.к. их скорость заметно меньше и они не в состоянии быстро восполнять провалы напряжения. В одном устройстве такие резервные конденсаторы могут находиться в большом количестве и стоять они будут перед каждой частью схемы требующей стабильного источника питания. Фильтрующий конденсатор используют для снятия сигнала в форме изменяющегося напряжения определенного диапазона с сенсора. Такими сенсорами являются активные антенны Wi-Fi, микрофоны мобильных телефонов и т.д.

Рассмотрим пример с микрофоном. В состоянии покоя (тишины), сопротивление микрофона велико, но когда на него воздействует звуковая волна затвор полевого транзистора внутри микрофона «открывается» и сопротивление начинает уменьшаться. Данная процедура происходит многократно каждую секунду.

Для передачи звука мы должны выбрать только диапазон волн воспринимаемый человеческим ухом, а именно 20 Гц – 20 кГц. Чтобы извлечь из напряжения только сигнал звуковой волны, но не шумы питания, используют фильтрующий электролитический конденсатор 10 мкФ. Не стоит забывать, то выходной сигнал получается отрицательным напряжением и чтобы сделать его обратно положительным и усилить используют операционный усилитель. Если соединить выход с выход с землей, то ток последует из земли к выходу.

Расчет суммарной емкости конденсаторов аналогичен расчету суммарного сопротивления резисторов, только при условии обратного соединения.

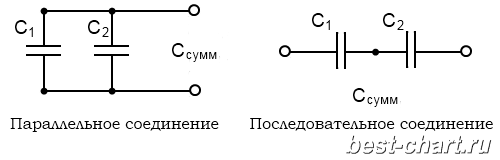

При параллельном соединении конденсаторов их суммарная емкость равняется сумме емкостей каждого из конденсаторов C­_сумм = C₁ + С₂. При последовательном соединении конденсаторов их суммарная емкость равняется произведению емкостей, деленному на сумму емкостей конденсаторов C­_сумм = C₁ * С₂ / (C₁ + С₂).

В datasheet на каждый тип конденсатора указано его предельное допустимое напряжение. При незначительном его превышении происходит пробой диэлектрика, но при значительном и резком – к взрыву конденсатора.

Однажды у меня наступил момент, когда я захотел сделать что-то «этакое» своими руками, выбрал понравившуюся схему, и начал разбираться. Не рабочей аппаратуры было навалом, и я подумал, что проблем с наличием необходимых компонентов не будет. Так и получилось, но проблема состояла в непонятности маркировки компонентов (деталей) дисковых керамических конденсаторов. Смотря на схему и смотря на детали, не мог понять что куда , а точнее с порядком номиналов керамических конденсаторов. Эти непонятные 103, 104, 100 и т.д. После в каком-то источнике прочитал о маркировке керамических конденсаторов, что последняя цифра, означает количество нулей в конце номинала керамического конденсатора, за исключением в конце кодировки цифры 9 – отсутствие нулей. Вроде все разъяснилось, но не надолго . Следующим вопрос стал, а первые цифры что означают? Пикофарады (пФ/pF), нанафарады (нФ/nF) или микрофарады (мкФ/μF). Чтобы Вы так не мучались, а сразу легко могли определять номинал керамических конденсаторов по их цифровой кодировке, привожу простую таблицу:

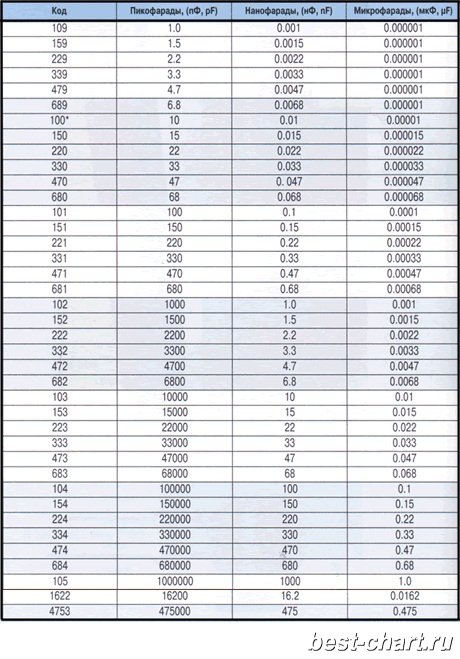

Информация взята с http://best-chart.ru

Многие люди сравнивают течение тока с течением жидкости и это не спроста, ведь это самый подходящий пример для объяснения таких понятий как электрический потенциал и ток. Для наглядности ток можно представить струей воды в кране, а электрический потенциал – ее напором.

Чтобы любая радиодеталь заработала, нужен электрический ток. В свою очередь электрический ток образовывается благодаря электрическому потенциалу, хотя наличие одного электрического потенциала мало для создания тока.

Для создания тока, необходим проводник (проводник – любой материал, проводящий ток), например, металлический провод. При отсутствии проводника, потенциалу деваться некуда, т.к. вокруг воздух, который является отличным диэлектриком (диэлектрик – любой материал, не проводящий ток). Для наглядности можно представить воду в трубе с закрытым краном в этой ситуации давление присутствует, а вода не течет.

Также для создания тока немаловажным фактором является наличие разности потенциалов (т.е. напряжения). Представьте трубу, с обеих сторон которой одинаковый напор. Как бы мы не увеличивали или уменьшали напор (делая его равным по обе стороны трубы), вода никуда не потечет, так вот с электричеством такая же история.

Напряжение и потенциал (чаще обозначаются на схемах буквой V, а в формулах – буквой U) измеряются вольтами, ток и сила тока (обозначается везде буквой I) – измеряются амперами или их долями (миллиамперами – мА).

В направлении от анода к катоду могли бы двигаться под действием электрического поля лишь положительные заряды. Но положительные заряды в металле — это его ионы. Они закреплены в определённых местах и перемещаться под действием поля не могут. Электрический ток в металле — это движущиеся от катода к аноду свободные электроны.

Землей (GND) называют участок цепи с потенциалом в 0 вольт, позволяющий без ограничений спускать отработанные заряды. Прочие потенциалы в схеме считаются относительно «земли».

Информация взята с http://best-chart.ru

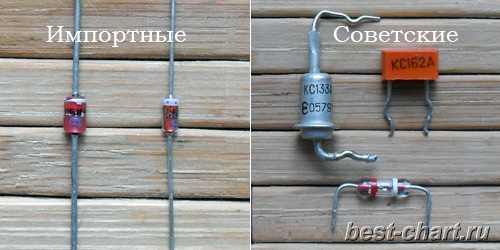

Стабилитрон и стабистор – разновидность полупроводниковых диодов, рассчитанные на стабилизацию напряжения на определенном уровне. При одинаковых задачах стабилитрон и стабистор имеют существенные отличия.

В основе работы стабилитрона лежат два механизма:

• Лавинный пробой p-n перехода
• Туннельный пробой p-n перехода (Эффект Зенера (англ.)русск. в англоязычной литературе)

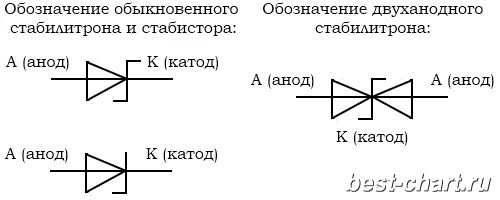

На принципиальных электрических схемах позиционное обозначение стабилитронов - VD (ГОСТ 2.710-81), а в англоязычных странах - ZD.

Стабилитроны используют обратную ветвь вольт-амперной характеристики, по сравнению с простыми диодами обладают достаточно низким напряжением пробоя (в случае обратного включения) и способны поддерживать регламентированное напряжение на одном уровне в условии весомых изменений силы обратного тока.

Стабисторы используют прямую ветвь вольт-амперной характеристики, при этом в области прямого смещения происходит падение напряжения до 0,7 – 2v и практически не зависит от тока.

Основными отличиями между стабилитронами и стабисторами являются: а) напряжение стабилизации у стабилитрона от 3 до 400v, когда у стабистора всего от 0,7 до 2v; б) использование противоположных ветвей вольт-амперной характеристики, вследствие чего разные способы включения в электрическую цепь.

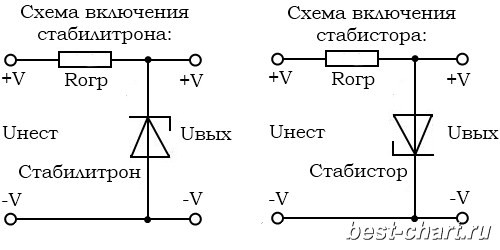

Сопротивление токоограничивающего резистора рассчитывается по формуле:

Rогр = ( Uнест – Uвых ) / ( Iстаб + Iнагр ), где

Uнест – нестабилизированное напряжение;
Uвых – напряжение на выходе (стабилизированное);
Iстаб – ток стабилизации стабилитрона;
Iнагр – ток потребляемый нагрузкой;

Различают 3 вида стабилитронов: 1) прецизионные – стабилитроны с повышенной степенью стабильности; 2) быстродействующие – позволяющие улавливать кратковременные скачки напряжения; 3) двусторонние – стабилизирующие и ограничивающие двухполярное напряжение.

Информация взята с http://best-chart.ru

Мощность – количество проделанной энергии за промежуток времени. Электрическая энергия преобразовывается в конечный результат, типа: свет, звук, тепло и прочее.

Мощность, как и все величины, имеет свою единицу измерения – Ватт (Watt). Мощность обозначается символом P и рассчитывается по следующей формуле:

P = U * I = U ² / R = I² * R, где

U – напряжение (вольт);
I – сила тока (ампер);
R – сопротивление (Ом).

Каждая радиодеталь рассчитана на определенную мощность и в документации (datasheet) к ней она указана помимо рабочего напряжения и потребляемого тока. Существуют радиодетали, которые потребляют ограниченное, четко обозначенное количество тока, необходимое им, но существуют и те радиодетали, которые потребляют все возможное количество тока, тем самым, выходя из строя и горя.

Разрабатывая электрические схемы или ее компоненты, главным условием является расчет, и предоставление необходимого количества энергии отдельным радиодеталям в определенный момент времени. Для этих целей применяют основополагающие детали любой электрической схемы, такие как резисторы и транзисторы.

Информация взята с http://best-chart.ru
